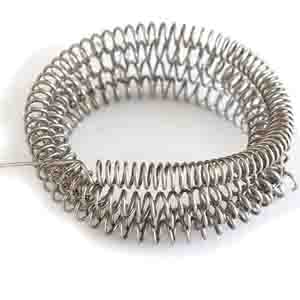

HRE电炉丝

产品编号：HRE电炉丝

产品名称：高温电炉丝

规　　格：φ4.0mm~φ5.0mm

产品备注：定制产品合同另外说明

产品类别：电热丝

在线咨询全国热线
13961016913

产品介绍

上海捷昱电子科技有限公司

HRE高电阻电炉丝具有电阻率高、电阻温度系数小、使用温度高（1450度)的特点。在高温下耐腐蚀性好，尤其适合在含有硫和硫化物气氛中使用，且价格低廉，是工业电炉、家用电器、远红外装置中理想的发热材料。

电炉丝(0Cr25AL5 0Cr21Al6Nb 0Cr27AL7mO2)

常用炉条理论重量表（井式炉）
材　质	功　率(kw)	线　径(mm)	重　量（kg）	备　注
0Cr25Al5	25	4.0	14
0Cr25Al5	30	4.5	18.5
0Cr25Al5	36	4.5	15.5
0Cr25Al5	36	5.0	22.5
0Cr25Al5	55	4.5	31
0Cr25Al5	60	4.5	37
0Cr25Al5	75	4.0 6.0	14 34
0Cr25Al5	90	4.5	55+18.5
0Cr25Al5	105	5.0	44
箱式炉
0Cr25Al5	4	1.5	0.8	220V
0Cr25Al5	6	1.8	1.2	220V
0Cr25Al5	8	1.8	1.8	380V
0Cr25Al5	10	2.0	2.2	380V
0Cr25Al5	12	2.2	2.6	380V
0Cr25Al5	15	4.0	7.5	380V
0Cr25Al5	20	5.0	14	380V
0Cr25Al5	30	4.5	18.5	380V
0Cr25Al5	45	5.5	27	380V
0Cr25Al5	60	4.5	37	380V
0Cr25Al5	75	5.0	44	380V
0Cr25Al5	105	6.0	60	380V

电炉丝主要技术性能：

牌号		1Cr13A14	1Cr21A14	0Cr21A16	0Cr23A15	0Cr25A15	0Cr21A16Nb	0Cr27A17Mo2
性能
主要化学成分%	Cr	12.0-15.0	17.0-21.0	19.0-22.0	20.0-23.5	23.0-26.0	21.0～23.0	26.5～27.8
	AI	4.0～6.0	2.0～4.0	5.0～7.0	4.2～5.3	4.5～6.5	5.0～7.0	6.0～7.0
	Fe	余量	余量	余量	余量	余量	余量	余量
	Re	适量	适量	适量	适量	适量	适量	适量
							加入量Nb:1.0	加入量M0:2.0
元件最高使用温度℃		950	1100	1250	1250	1250	1350	1400
熔点℃		1450	1500	1500	1500	1500	1510	1520
密度g/cm3		7.40	7.35	7.16	7.25	7.10	7.10	7.10
电阻率μΩ·m，20℃		1.25±0.08	1.23±0.06	1.42±0.07	1.35±0.06	1.42±0.07	1.45±0.07	1.53±0.07
抗拉强度 Mpa		588～735	637～784	637～784	637～784	637～784	637～784	686～784
延伸率%		≥16	≥12	≥12	≥12	≥12	≥12	≥10
反复弯曲次数		≥5	≥5	≥5	≥5	≥5	≥5	≥5
快速寿命h/℃		——	≥80/1250	≥80/1300	≥80/1300	≥80/1300	≥80/1350	≥80/1350
比热J/g.℃		0.490	0.490	0.520	0.460	0.494	0.494	0.494
导热系数KJ/m.h℃		52.7	46.9	63.2	60.2	46.1	46.1	45.2
线胀系数 a×10-6/℃ （20～1000℃		15.4	13.5	14.7	15.0	16.0	16.0	16.0
硬度HB		200～260	200～260	200～260	200～260	200～260	200～260	200～260
显微组织		铁素体	铁素体	铁素体	铁素体	铁素体	铁素体	铁素体
磁性		磁性	磁性	磁性	磁性	磁性	磁性	磁性

电炉丝设计参数：

线径 (mm)	截面积 (mm2)	每米表面积 cm2/m	0Cr25A15		0Cr21A16Nb		0Cr27A17Mo2
线径 (mm)	截面积 (mm2)	每米表面积 cm2/m	每米重量 kg/m	每米电阻 Ω/m,20℃	每米重量 kg/m	每米电阻 Ω/m,20℃	每米重量 kg/m	每米电阻 Ω/m,20℃
0.10	0.007854	3.142	0.00005576	180.8	0.00005576	184.6	0.00005576	194.8
0.12	0.01131	3.770	0.00008030	125.6	0.00008030	128.2	0.00008030	135.3
0.15	0.01767	4.712	0.0001255	80.36	0.0001255	82.05	0.0001255	86.58
0.17	0.02270	5.341	0.0001612	62.56	0.0001612	63.88	0.0001612	67.41
0.19	0.02835	5.969	0.0002013	50.08	0.0002013	51.14	0.0002013	53.96
0.21	0.03464	6.597	0.0002459	41.00	0.0002459	41.86	0.0002459	44.17
0.25	0.04909	7.854	0.0003485	28.93	0.0003485	29.54	0.0003485	31.17
0.27	0.05726	8.482	0.0004065	24.80	0.0004065	25.33	0.0004065	26.72
0.29	0.06605	9.111	0.0004690	21.50	0.0004690	21.95	0.0004690	23.16
0.31	0.07548	9.739	0.0005359	18.81	0.0005359	19.21	0.0005359	20.27
0.35	0.09621	11.00	0.0006830	14.76	0.0006830	15.07	0.0006830	15.90
0.40	0.1257	12.57	0.0008922	11.30	0.0008922	11.54	0.0008922	12.18
0.45	0.1590	14.14	0.001129	8.928	0.001129	9.117	0.001129	9.620
0.50	0.1963	15.71	0.001394	7.232	0.001394	7.385	0.001394	7.792
0.60	0.2827	18.85	0.002007	5.022	0.002007	5.128	0.002007	5.411
0.70	0.3848	21.99	0.002732	3.690	0.002732	3.768	0.002732	3.976
0.80	0.5027	25.13	0.003569	2.825	0.003569	2.885	0.003569	3.044
0.90	0.6362	28.28	0.004517	2.232	0.004517	2.279	0.004517	2.405
1.00	0.7854	31.42	0.005576	1.808	0.005576	1.846	0.005576	1.948
1.20	1.131	37.70	0.008030	1.256	0.008030	1.282	0.008030	1.353
1.40	1.539	43.98	0.01093	0.9224	0.01093	0.9419	0.01093	0.9939
1.60	2.011	50.27	0.01428	0.7063	0.01428	0.7212	0.01428	0.7610
1.80	2.545	56.55	0.01807	0.5580	0.01807	0.5698	0.01807	0.6013
2.00	3.142	62.83	0.02231	0.4520	0.02231	0.4615	0.02231	0.4870
2.20	3.801	69.12	0.02699	0.3736	0.02699	0.3814	0.02699	0.4025
2.50	4.909	78.54	0.03485	0.2893	0.03485	0.2954	0.03485	0.3117
2.80	6.158	87.96	0.04372	0.2306	0.04372	0.2355	0.04372	0.2485
3.00	7.069	94.25	0.05019	0.2009	0.05019	0.2051	0.05019	0.2165
3.50	9.621	110.0	0.06831	0.1476	0.06831	0.1507	0.06831	0.1590
4.00	12.57	125.7	0.08922	0.1130	0.08922	0.1154	0.08922	0.1218
4.50	15.90	141.1	0.1129	0.08928	0.1129	0.09117	0.1129	0.09620
5.00	19.63	157.1	0.1394	0.07232	0.1394	0.07385	0.1394	0.07792
5.50	23.76	172.8	0.1687	0.05977	0.1687	0.06103	0.1687	0.06440
6.00	28.27	188.5	0.2007	0.05022	0.2007	0.05128	0.2007	0.05411
6.50	33.18	204.2	0.2356	0.04279	0.2356	0.04370	0.2356	0.04611
7.00	38.48	219.9	0.2732	0.03690	0.2732	0.03768	0.2732	0.03976

本公司可根据需要和可能设计及生产非标工业炉丝，以优质电热合金为原料,采用自动缠绕机器缠绕成型，耐高温,升温快,使用寿命长,广泛用冶金建材,玻璃加工等行业。

订购电话:13916634909
